Tellurium – ein dreidimensionales, geographisch-astronomisches Modell
Schon als kleiner Junge hat mich das Weltall fasziniert und ich stand z.B. oft am Fenster und beobachtete den Mond.
Neben der Fotografie und Astronomie interessiere ich mich auch für die Feinmechanik und Elektronik.
Und so kam es eines Tages dazu, das ich mir ein Tellurium als Bausatz gekauft habe und es dann zu einem hochwertigen Schmuckstück umbaute.
Ein Tellurium (lat. tellus, die Erde, ein dreidimensionales, geographisch-astronomisches Modell) ist ein Gerät zur Demonstration der Bewegungen von Erde und Mond. Diese Himmelskörper drehen sich an einem Hebelarm um eine Lichtquelle, die die Sonne darstellt.
Damit können die verschieden Jahreszeiten, Mondphasen und Finsternisse vorhergesagt und dargestellt werden.
Bei diesem Tellurium handelt es sich um ein hochwertiges und realistisches Modell, da sich nicht nur die Erde um die Sonne dreht. Zusätzlich dreht sich die Sonne um die eigen Achse und ebenso dreht sich der Mond um die Erde.
Zusätzlich wird auch die geneigte Umlaufbahn des Mondes um die Erde simuliert.
Folgende Schritte wurden beim Umbau getätigt:
• Aufbau des Telluriums und Optimierung vieler Bauteile für einen leichtgängigen Betrieb
• Die einfachen Modelle von der Sonne, Erde und des Mondes wurden durch Edelsteine ersetzt
• Die Sonne, also die Edelsteinkugel sollte leuchten, besser gesagt sie sollte sogar langsam pulsen
Nachdem sich aber alles ineinander dreht war es eine Herausforderung
• Der Motorantrieb wurde durch Handbetrieb ersetzt. Das hat für mich einfach mehr Flair
• Zum Schluss wurde noch ein Holzpodest angefertigt
Der einfache Globus wurde durch einen handgefertigten Globus aus Edelsteinen ersetzt.

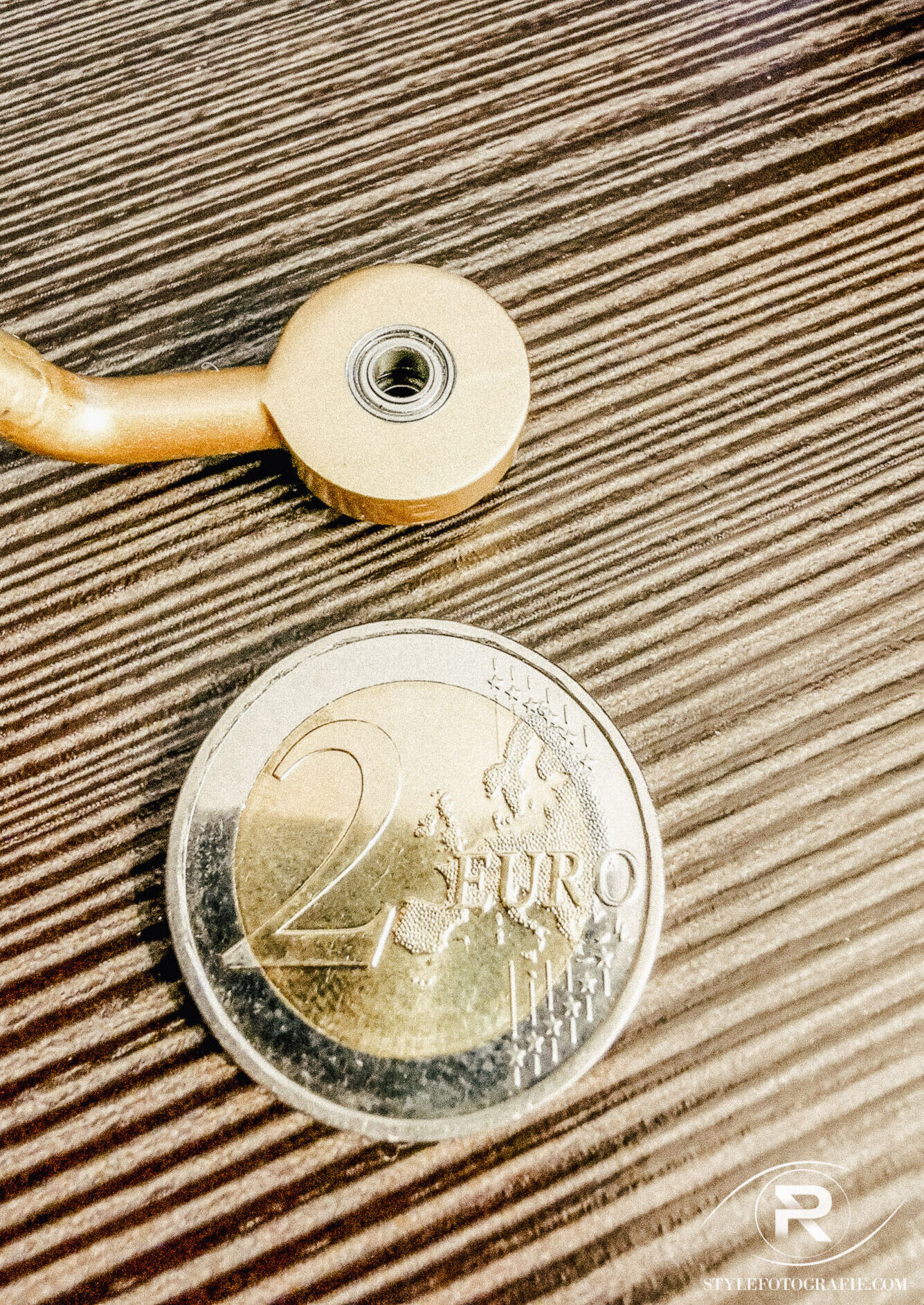

Durch das relativ hohe Gewicht des Globusses muss die Erdachse auf einem winzigen Kugellager laufen.
Der maßstabsgetreue Mond besteht aus einer “Mapstone Jaspis” Kugel.
Die Sonne besteht aus einer großen gelben Calcit Kugel. Ich musste lange suchen bis ich den geeigneten Edelstein, der der Sonne ähneln sollte, gefunden habe. Die durchsichtige Kugel sollte ebenfalls leuchten. Dafür wurde die zentrale Drehachse durch ein Kupferrohr in dem sich ein Plexiglasstab befindet ersetzt. Dabei dient der Stab als Lichtleiter. Die Lichtquelle befindet sich ganz unten in der Basis.
Als Lichtquelle dient eine weiße High Power LED die durch Pulsweitenmodulation ganz langsamen heller und dunkler wird.
Zusätzlich befindet sich an der Unterseite des Telluriums ein Lichtsensor durch den die Beleuchtung ab einer einstellbaren Helligkeit an geht. Das Ganze wird durch ein Arduino NANO gesteuert.
Nachdem ich ein Tellurium im vintage Stil wollte, wurde noch der motorische Antrieb durch eine Handkurbel ersetzt:
